散熱器碎石沖擊試驗機

一，概述

適用于汽車散熱器的碎石沖擊試驗。

二，測試標準

QC/T 468《汽車散熱器》

三，設備試驗及原理介紹

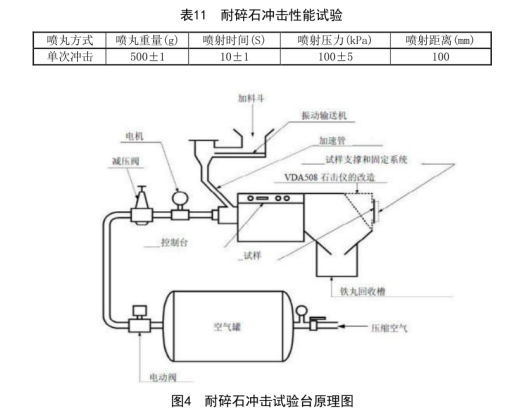

原理：

礫石或其它介質放在加料斗里，加料斗里的振動送料裝置將料送到送料斜槽中。由底下高速空氣而產生的真空，介質落到送料斜槽中。介質被吸入噴嘴中，被空氣噴射器發射到試樣上。介質撞上試樣后落入碎石箱中。

試驗：

試驗對象為散熱器芯子部分，連續噴射:，一般只噴射一次。

經過淬火的鋼丸硬度為61HRC~65HRC，有棱角，平均直徑4mm~5m。

其具體試驗參數見表11的規定。

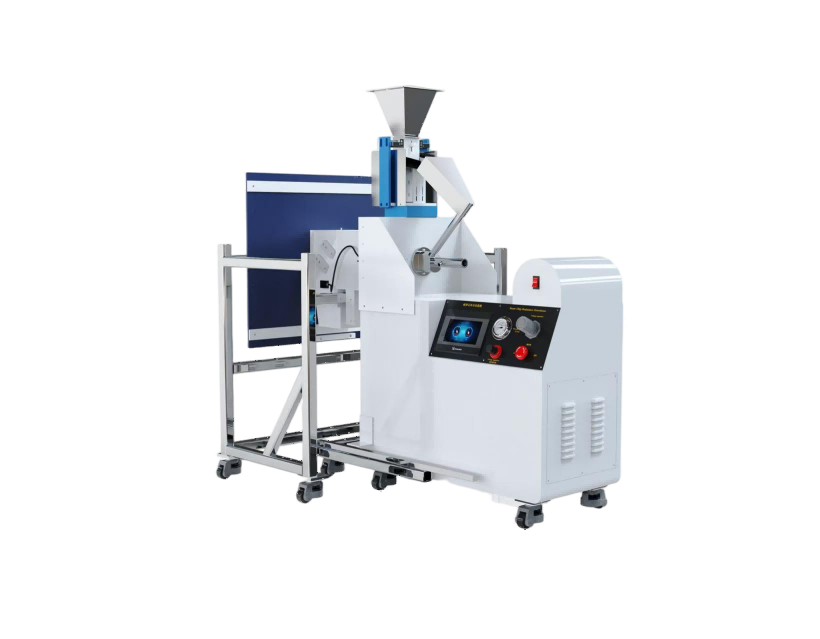

設備外觀示意圖（外置裝樣部分定制，細節差異以實物為準）

四，工作條件及場所要求

工作條件：

1、使用溫度：室溫

2、電源供給：交流/單相220V±15%/50Hz

3、壓縮空氣壓力：0.4MPa～0.8MPa（用戶自配，亦可自配更高壓力滿足測試條件）

場地要求：

1、地面平整，通風良好

2、不含易燃、易爆、腐蝕性氣體和粉塵

3、附近沒有強電磁輻射源

4、場地地面承重能力：不小于300kg/m2

電氣要求

1、設備設計符合人機原理，操作方便安全，整體牢固可靠；

2、設備配備電源切斷閥，確保檢修時不會產生危險；

3、操作控制系統放置在操作者便于操作和觀察的部位。設備必須設置緊急停止按鈕

4、設備具備良好和全面安全防護措施，設備上的轉動部件、危險零部件及危險部位，都應具備防護裝置和安全標示；

5、設備的電氣控制系統,具備過載保護和短路保護功能。

五，技術參數

PLC控制系統

操作界面：中英文切換；

測試軟件：可遠程免費升級

噴射時間可設置0-999秒并噴射中設置時間暫停時間

漏斗不銹鋼制作

控制系統和試樣箱可分離，靈活，可隨意移動位置

加配氣動震動系統

噴射介質用戶自備

試樣裝置一套：定制試樣尺寸：ZUI大1200mm*1200mm*68mm（長寬），ZUI小尺寸：300*300*32mm;

樣品支架：手動移動樣品，制造材料鋼管焊接；

試樣重量：20-30KG

顆粒大小：45度槍-0-29mm和90度槍0-52mm

噴射速度可調0-1MPA

發射量可調節

壓力調節范圍0-1000kPa

發射量調節范圍≥1kg/min

發射角度調節范圍45～90°;

外形尺寸：2930*2680*2050mm

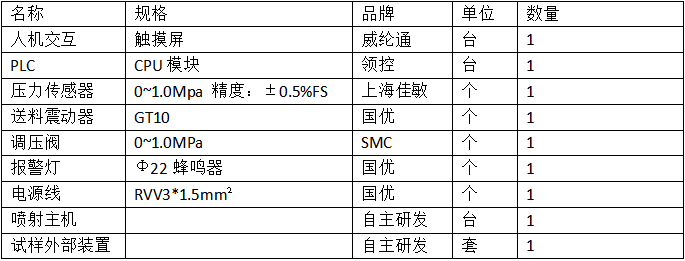

六，設備配置

供貨清單

主機1臺

試樣裝置1套

消音組件、SAE噴槍組件、VDA噴槍組件1套

眼罩1幅

耳機1個

鋼珠500克

扳手1套

電源線1根

說明書1份

合格證1份

保修卡1份

銘牌1份
