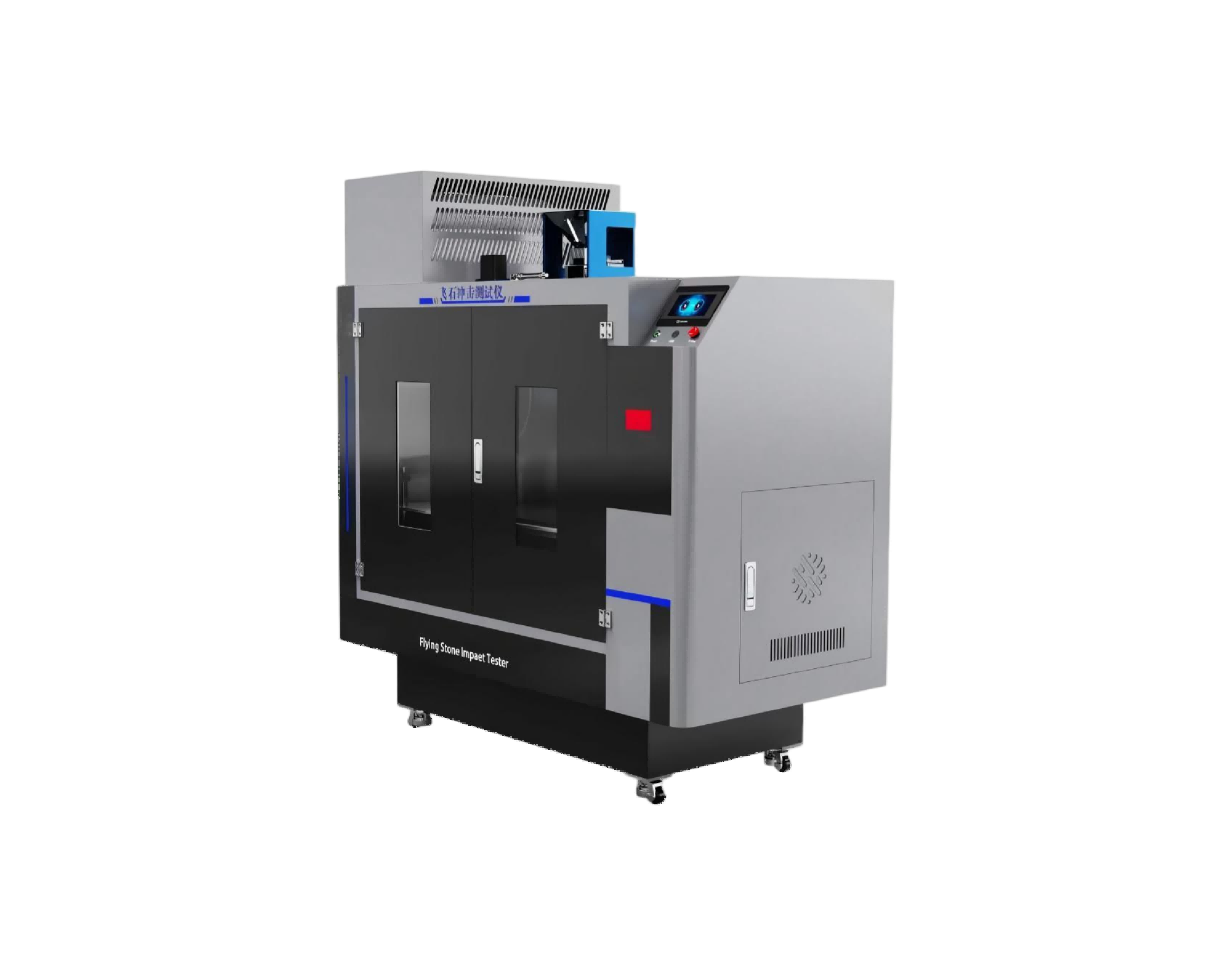

飛石沖擊測試儀
設備介紹
飛石沖擊測試儀用于測試換熱器(冷凝器、散熱器)的抗飛石的抗沖擊性能,通過模擬飛石沖擊環境,提升產品在開發過程中的可靠性驗證能力。
執行標準
TL 82086-2020 《汽車蒸發器及冷凝零件要求》
技術參數
控制系統:PLC
操作界面:7寸彩色觸摸屏;
模擬車速范圍: 0~140Km/h (無極可調)精度:±5 Km/h
驅動輪胎:乘用車用 225/50R17;
輪胎:數量2套含輪轂;
轉速控制:采用變頻控制系統,實現驅動輪胎模擬車速、精確穩定轉動,實現標準要求速度;
飛石供給料斗: 供料斗容積滿足單次試驗需求(≥1kg)),并安裝氣動震動器;
計時精度: 觸摸屏顯示0.1s~99.9min 精度±0.1s;
樣品距離:激光測距1米,精度±0.01mm;
樣品距離:實現全自動升降功能約500mm左右;
測試安全門:具備打開關閉功能,并門有安全絲網;
電源:AC380V
設備尺寸:1980*915*1950mm
試驗樣品艙:
1樣品架:剛性框架中空結構,可牢固夾持汽車?yán)淠鳌⑸崞鳂悠?span style="font-family: Calibri;">,需考慮樣品尺寸和固定方式,提供通用夾具或定制夾具接口。樣品架能方便裝卸。(可根據樣品尺寸定制)
2距離調節機構:樣品架安裝在精密直線導軌上,通過電機驅動全自動升降功能,實現驅動輪與從動輪切點到樣品表面距離的無級、精確調節,通過激光傳感器顯示實際距離。
3艙體結構:堅固的金屬外框架,內襯有可更換的耐磨內襯(如降低噪音棉),有效吸收飛石沖擊能量,降低噪音,保護操作者。
4觀察窗:高強度透明材料(如多層聚碳酸酯),便于觀察試驗過程。
5密封性:良好密封設計,防止飛石飛濺和粉塵外泄
